●適用于新一代 CS 或 DCN 有線及無線系統或兩者的組合
●在單 CS 中；最多 245 個有線饋送裝置
●對于多 CS 系統，具有多達 30 個 CS 以及總共 4000個饋送裝置
●適用于有線和無線系統的語音激活話筒模式
●用于配置和控制計算機的以太網連接

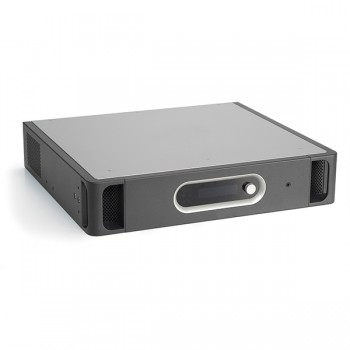

中央控制單元 (CS) 具有以下功能：控制有線和無線代表話筒、分配同聲傳譯和進行投票表決會話，無需操作人員干預。
與 PC 配合使用時，此控制單元可以提供更加完美的會議控制功能。 用戶可以訪問大量的軟件模塊，每個都具有特定的會議控制和監控功能。 這些模塊大大提升了會議管理能力。一旦 PC 出現故障，控制器將轉換為獨立操作模式，使會議能夠繼續進行。
基本功能
●適用于新一代 CS 或 DCN 有線及無線系統或兩者的組合（每個系統最多一個 DCN?WAP）
●基本話筒管理功能
●四種話筒工作模式：
– 開放：話筒按鈕控制發言請求（自動）
– 覆蓋：話筒按鈕覆蓋已開啟的話筒 (FIFO)
– 語音：語音激活話筒
– 按住按鈕發言
●打開話筒的數量為 1 至 25 個
●可通過顯示屏和旋鈕對 CS 和系統進行配置
●用于代表大會投票程序的基本投票控制。 代表可以登記“出席”、“贊成”、“反對”和“權”。 Concentus 主席機可以啟動、停止和暫停投票表決。 表決結果可以顯示在大廳顯示屏和代表機的 LCD 屏上
●用于激活投票表決音的尋呼功能。 通過提示音，主席提示即將開始新一輪的投票表決
●同聲傳譯功能，附帶 31 個語言通道以及 1 個會場語言通道
●向 DCN 無線會議裝置分配多達 10 個語言通道以及 1 個會場語言通道
●向 Integrus 接收機、DCN 有線通道選擇器分配多達 31 個語言通道以及 1 個會場語言通道
●基本對講功能，可以與操作人員和主席進行通話（都可以通過譯員臺呼叫）
●獨立自動攝像機定位控制軟件模塊
●使用 PC 控制軟件或遙控器增強會議控制能力
●可調節音頻輸入的靈敏度
●可調節音頻輸出的級別
●音頻插入功能，用于連接外部音頻處理設備或電話耦合器
●安裝人員可為 CS 分配唯一的名稱以便識別
●通過 VU 計量表讀數來監控音頻輸入和音頻輸出。 可以使用耳機來監控音頻
●適用于桌面或機架安裝的 19 英寸 (2U) 機箱
●方便攜帶的提手
控件和指示燈
前面
●電源開關
●2 x 16 字符的 LCD 顯示屏，用于顯示狀態和配置
●旋鈕，用于瀏覽菜單
背面
●三個紅色 LED 過載指示燈，用于指示 DCN 網絡輸出
●兩個紅色 LED 過載指示燈，用于指示光纖網絡連接
●綠色和黃色 LED 指示燈，用于指示以太網活動
互連
前面
●一個 3.5 毫米（0.14 英寸）立體聲耳機插孔
背面
●內置保險絲的歐式電源插座
●三個 DCN 電源插座，包括用于連接裝置的鎖定設施
●兩個光纖網絡連接，用于連接 Integrus、各種音頻擴展器、CobraNet 接口和無線接入點
● 兩個 3 針 XLR 平衡式音頻線路輸入，附帶電流隔離功能
●兩個立體聲蓮花插非均衡音頻線路輸入
●兩個 3 針 XLR 平衡式音頻線路輸出，附帶電流隔離功能
●兩個立體聲蓮花插非均衡音頻線路輸出
●一個以太網連接，用于控制 PC、開放式接口或從屬 CS
●一個 RS?232 串行數據連接器，用于控制攝像機
●一個錯誤開關，用于在 CS 檢測到錯誤時觸發外部設備的隔離電流式交叉開關
技術規格
電氣指標
電源電壓 100?240 Vac 50?60 Hz
功耗 360 W
DCN 系統電源 40 Vdc，每個 DCN 插孔最高 85 W
光纖網絡電源 40 Vdc，最高 65 W
總功率 320 W
RS?232 連接 1 個九針 Sub?D 插座
頻率響應 30 Hz – 20 kHz（-3 dB，額定電平）
額定電平時的 THD < 0.5 %
串?dāng)_衰減 > 85 dB，1 kHz
動態范圍 > 90 dB
信噪比 > 87 dBA
音頻輸入
XLR 額定輸入 -12 dBV (+/- 6 dB)
XLR 最大輸入 +12 dBV
蓮花插座額定輸入 -24 dBV (+/- 6 dB)
蓮花插座最大輸入 +0 dBV
音頻輸出
XLR 額定輸出 -12 dBV (+6 / -24 dB)
XLR 最大輸出 +12 dBV
蓮花插座額定輸出 -24 dBV (+6 / -24 dB)
蓮花插座最大輸出 +0 dBV
機械指標
安裝桌面安裝或安裝在 19 英寸機柜中
尺寸（高 x 寬 x 厚）
桌面安裝，含支腳92 x 440 x 400 毫米（3.6 x 17.3 x 15.7 英寸）
19 英寸機柜安裝，含支架88 x 483 x 400 毫米（3.5 x 19 x 15.7 英寸）
支架前面 40 毫米（1.6 英寸）
支架后面 360 毫米（14.2 英寸）
重量 7.9 千克（17.5 磅）
顏色 碳黑色 (PH 10736) 和銀白色
