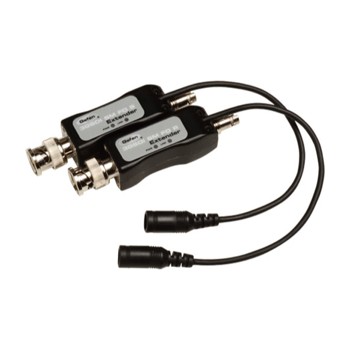

3G-SDI推廣使用單模光纖電纜
的3gsdi SM FO擴展延伸3G-SDI一單模ST終止光纜長達1.25英里（2公里）。它支持smpte-424m（3G-SDI），smpte-292m（HD-SDI），和smpte-259m（SDI）。該3G-SDI BNC連接器和ST端接光纖信號傳輸提供電磁干擾與銅基擴展模塊良好的免疫力。緊湊的設計使得小模塊的理想設備，干凈整齊的后面安裝配件，和一個偉大的方式輕松擴展任何SDI信號。
它是如何工作的
發送模塊插入BNC連接器上的SDI源。接收模塊插入SDI設備長達1.25英里（2公里）遠的BNC輸入。將一個單模光纖電纜從發送端連接到接收模塊。將電源插頭從電源插頭插入發送端和接收模塊的鎖定連接器。
支持smpte-424m（3G-SDI），smpte-292m（HD-SDI），和smpte-259m（SDL）規格延伸3G-SDI長達1.25英里（2公里）在一個單模ST終止光纖電纜鎖電源連接器堅固的金屬壓鑄外殼在嚴苛環境下的光纖傳輸?shù)目煽窟\(yùn)行，消除電磁干擾（EMI）緊湊的發送器和接收器模塊提供一個干凈的，易于安裝的FCC和CE標準的EMI / RFI發射
數據速率高達3 Gbps的范圍可達1.25英里（2公里）輸入阻抗：75Ω信號電平：800mvp-p±50mV光纖類型：ST（單模）纖維根數：1 SDI連接器：BNC公傳播延遲（發送者）：1.5納秒的傳播延遲（接收器）：40納秒（2）電源：5V直流電源預算：12dB的操作溫度：+ 4 + 158°F（20°+ 70°C）波長（傳感器）：1290 nm（分鐘），1310 nm（典型），1330 nm（最大）的波長（1100 nm（接收單位）：分鐘），1310 nm（典型），1650 nm（最大）尺寸（寬x高x深）：0.77“x 0.77”x 1.97“（19.55mm X 19.55mm x 50.03毫米）重量：1.3磅（0.58公斤）
（1）3gsdi SM為擴鏈劑（發送模塊）（ext-3gsdi-fosms）（1）3gsdi SM為擴鏈劑（接收模塊）（ext-3gsdi-fosmr）（2）5V直流電源（ext-ps51aip-1.3）（1）快速入門指南（qsg-3gsdi-fosm）
