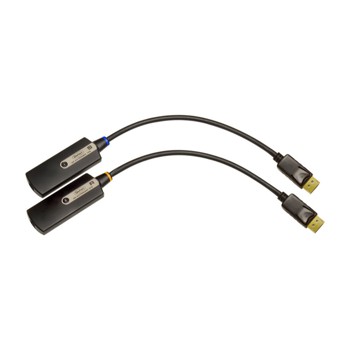

尾纖模塊DisplayPort擴展使用單鏈多模光纜DPCP支持
DisplayPort光纖尾纖模塊擴充DPCP支持擴展DisplayPort的高達3300英尺（1000米）使用單股50 / 125μm（OM2多模/ OM3）SC終止的分辨率高達2560×1600光纖電纜（WQXGA）。光信號傳輸與類似銅基擴展模塊的電磁干擾相比，提供了原電池的隔離和抗干擾能力。
豬尾設計的發送及接收模塊可以緩解壓力和雜波對源和顯示接口板。其緊湊的設計使其適合整齊地在設備清潔安裝配件，使它能夠輕松地擴展DisplayPort一偉大的方式。
它是如何工作的
發件人尾纖一端插入DisplayPort源。接收pigtailend插入顯示。連接單股50 / 125μm（OM2多模/ OM3）SC終止光纖電纜從發送端到接收端模塊。包括電源插頭的發送器和接收器模塊和一個充滿活力的高清圖片將出現在您的顯示器。
注意：
發送方和接收尾纖模塊有電源插座必須連接到包含正確的操作電源。62.5 / 125μM（OM1）纖維也可用于減少高達1000英尺（300米）的最大范圍。
沖不可用時使用蘋果MDP監視器。
擴展DisplayPort的高達3300英尺（1000米）在一個單股50 / 125μm（OM2多模/ OM3）SC終止光纖電纜支持1080p全高清在120Hz和雙鏈路的分辨率高達2560 x 1600（WQXGA）符合DisplayPort 1.1標準光纖傳輸消除電磁干擾（EMI）的辮子設計減輕了壓力和雜波對源和顯示連接器面板HDCP和DPCP兼容DDC雙向支持緊湊的發送器和接收器模塊提供一個干凈的，易于安裝的FCC和CE標準的EMI / RFI發射
視頻帶寬：3.5gbps/channel視頻輸入連接器（發送者）：（1）dp-20-pin，男視頻輸出連接器（接收器）：（1）dp-20-pin，男性鏈路連接器（發送/接收）：（1）SC型光纖（50 / 125μ米）電源（接收器）：5V直流電源（發送者）：5V直流（對于大多數應用程序不需要）功耗（接收器）：1.5W（最大）操作溫度：0°+ 50°C存儲溫度：20°+ 70°C相對濕度：10±80%尺寸（寬x高x深）：1.50“x 0.47”x 3.51“（38.10mm X 11.93mm X 89.15mm）重量：1磅（0.45公斤）
（1）DP擴展1fo（發送者豬尾）（ext-dp-cp-fm10s）（1）DP擴展1fo（接收機豬尾）（ext-dp-cp-fm10r）（2）5V直流電源（ext-ps52aip-1.3）（1）快速入門指南（qsg-dp-cp-fm10）
