將雙鏈路DVI源超過四cat-6a電纜兩顯示器

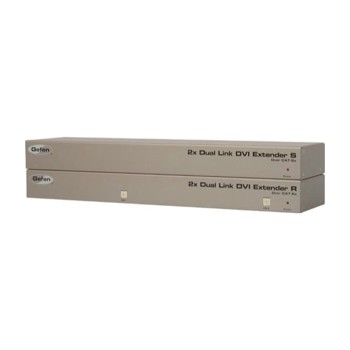

2X雙鏈路DVI擴展器在cat-6a伸出兩個雙鏈路DVI源兩高清顯示器高達200英尺（60米）遠。雙鏈路的分辨率高達3840 x 2400使用的是四cat-6a拉索。雙鏈路DVI決議延伸超過標準電纜有15英尺的限制。超過這個距離，需要額外的中繼器和/或助推器。2X雙鏈路DVI擴展器在cat-6a提供了一種有效的易于安裝的解決方案。
它是如何工作的
把2X雙鏈路DVI擴展器在cat-6a傳感器旁邊的源。使用包括DVI電纜連接DVI源發送單元。連接到DVI顯示器接收單元使用DVI電纜。連接發送單元，接收單元采用高達200英尺（60米）四cat-6a電纜長度。將包括鎖電源供應器連接到發送器和接收器單元，并將電源線插頭插入可用的電源插座。
注意：本產品支持通過僅當使用單連接HDCP通過決議。
雙鏈路DVI擴展源雙鏈路DVI顯示兩到200英尺（60米）超過四cat-6a電纜支持1080p全高清在120Hz和雙鏈路的分辨率高達3840 x 2400（極）EDID管理本地和通過模式EQ調節微調信號對接收機均衡補償電纜長度不同的cat-6a電纜鎖電源中發現的質量/斜方差的機架式（耳架包括）
最大像素：2×165 MHz時鐘輸入視頻信號：1.2V p-p DDC的輸入信號：5V P-P（TTL）視頻輸入連接器（發送者）：（2）DVI-I，29針，女性（數字）視頻輸出連接器（接收器）：（2）DVI-I，29針，女性（數字）鏈接連接器（發送/接收）：（4）RJ-45電源（發送/接收）：5V直流，鎖定消耗功率：20W單位（最大）操作溫度：32到104°F（0 + 40°C尺寸（寬x高x深）：17.5“x 1.7”x 4.3”（435mm×45mm x110mm）重量：10磅（4.32公斤）
（1）2X雙鏈路DVI擴展器在cat-6a發送單元（ext-2dvi-cat6dls）（1）2X雙鏈路DVI擴展器在cat-6a -接收單元（ext-2dvi-cat6dlr）（2）6英尺雙鏈路DVI電纜（M-M）（cab-dvic-dl-06mm）（2）5V直流閉鎖電源（ext-ps54aulpn）（2）交流電源線（cab-powercord-us）（2）機架耳集（ext-rack-19-brz）（1）快速入門指南（qsg-2dvi-cat6dl）
