數字視頻延伸，以及與電源和下游設備之間的電氣隔離
?有助于保護病人和運營商的電擊
通過消除接地回路提高成像系統性能
-符合醫用標準EN60601-1、en60601-1-2，第三版

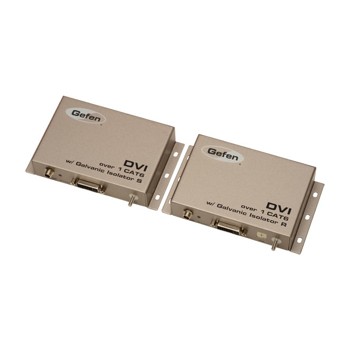

1六W /電隔離器延伸DVI源達100英尺（30米）的葛粉DVI使用一個CAT-5E電纜，和高達132英尺（40米）在一個單一的cat-6a電纜。分辨率高達1080p全高清1920×1200（WUXGA）的支持。這符合HDCP劑是專門設計用于關鍵任務應用程序隔離到5kV電氣解耦的DVI源和下游設備之間必須保證安全。這是符合醫療設備的安全和電磁兼容標準en60601-1-2 EN60601-1和第三版。典型的應用包括醫療成像系統中的某些組件的系統（如內窺鏡或腹腔鏡攝像機）直接接觸患者和運營商。
它是如何工作的
使用包括DVI電纜，連接視頻源（如外科相機）的發送單元的DVI輸入。將接收器的輸出在系統如視頻圖像縮放或高清顯示下一個DVI組件。將一個或cat-6a CAT-5E電纜推薦的最大長度為發送和接收單元之間的電纜類型。使用發送器和接收器上的接地螺栓，以建立連接設備的獨立接地，發送端和接收單元。連接兩單元包括5V直流電源鎖定連接器，并提供電源插座。全連接設備。
符合醫療標準和第三版en60601-1-2 EN60601-1，DVI延伸達132英尺（40米）在cat-6a DVI延伸達100英尺（30米）超過CAT-5E提供高達5kV隔離之間源和下游設備支持分辨率高達1080p全高清1920×1200（WUXGA）HDCP通過可切換的深顏色支持HPD通過對電纜歪斜補償源和顯示EQ調節功能開關快速整合EDID管理開關安全發送者單位鎖定電源連接器的表面貼裝和接收機的接地端子
最大像素時鐘：165 MHz的視頻輸入連接器（發送者）：（1）DVI 29針，女，數字視頻輸出連接器（接收器）：（1）DVI 29針，女，僅數字鏈路連接器（發送/接收）：（1）RJ-45內部/外部EDID選擇器（發送者）：（1）DIP開關深顏色支持選擇器（發送者）：（1）DIP開關EQ調節（接收器）：（1）旋轉開關，電源指示燈功能（發送/接收）：（1）LED，藍色電源（發送/接收）：5V直流，鎖定連接器的功率消耗（發送/接收）：4W每個最高工作溫度：32±104°F（0 + 40°C）存儲溫度：4±158°F（20 + 70°C）操作/存儲濕度：10%至90%，相對濕度，無冷凝大氣壓力：7.25 lbf/in2 15.4lbf/in2（50～106 kPa）的平均無故障時間：50000小時尺寸（寬x高x深）：5.6“x 1.1”x 3.4“（143mm×28mm×86mm）凈重（發送/接收）：0.5磅（23千克。）每個重量：3.5磅（1.6公斤）
（1）傳感器（ext-dvi-1cat6-gis）（1）接收單位（ext-dvi-1cat6-gir）（1）6英尺雙鏈路DVI電纜（cab-dvic-dln-06mm）（2）提供5V直流電源（ext-ps52aip-lpm）（1）快速入門指南（qsg-ext-dvi-1cat6-gi）
