一個盒子就能容納一整套音頻AEC解決方案。8個AEC輸入，4個輔助輸入，8個輸出，一個容納SymNet音頻I/O選項卡的擴展槽，Dante網絡接口。
出眾的AEC，出眾的清晰度。專用的寬頻帶處理。零延遲的直接輸出。離散參考。來自話筒/線路或內部發送的信號輸入。獨一無二的功能遠距離傳播完美音質。
AEC+ 你所需要的任何其他處理。除了專用的AEC處理器，Radius AEC保留了一整個DSP芯片，用于會議室內及周邊的其他處理：語音優化，房間組合，話筒和揚聲器的EQ配置文件，反饋抑制器，自動混音等等。所有這些都 在一個盒子內呈現。一個音頻擴展槽。你的需求決定了I/O的配置。將任何SymNet音頻I/O選項卡插入此擴展槽內，可以適應不同的設計需求：2線路模 擬電話接口卡，4通道AEC卡用于額外的AEC要求，4通道模擬輸入或輸出，或AES-3數字輸入或輸出。

適合任何大小的語音和視頻會議環境。Dante網絡音頻使Radius AEC具備可擴展性。Dante網絡音頻可以將房間與房間，SymNet與SymNet，以及SymNet與第三方設備連接起來。所有連接都通過標準IT網絡完成。

開放式架構。Radius AEC利用SymNet Composer軟件管理各個方面，音頻、用戶控制和安全保護。該軟件包含600多個可靠的DSP模塊，幾十個控制和邏輯模塊，以及一個直觀可讀的第三方控制協議。

多個用戶控制選項。免費的基于瀏覽器的ARC-WEB界面，低價Symetrix ARC壁式面板，易于操作的SymNet SymVue GUI（圖形用戶界面），可以在安裝Windows的機器上運行，以及可編程的第三方觸摸屏。

規格

RADIUS AEC
輸入：8路話筒/線路輸入帶專用寬頻AEC處理，零延遲直接輸出，以及每個AEC通道的離散參考。4路模擬線路輸入。輸出：8路模擬線路輸出。
可選輸入或輸出擴展，利用SymNet模塊化輸入/輸出卡，如2線路模擬電話接口。
作為在可擴展系統設計中的一個構件，Radius AEC使用SymNet Composer軟件配置，有著超過600個DSP模塊。
網絡音頻擴展利用Dante協議，通過標準IT網絡。64路發送和64路接收通道。超低延時。
多用戶控制選項包括ARC-WEB瀏覽器，經濟的ARC墻上面板，第三方觸摸面板，以及SynNet SymVue.

規格
1 電源：從可拆卸IEC電源線（100-240 VAC，50-60 Hz，45W最大）接受供電。
2 ARC：將電源和RS-485數據分配到一個或多個ARC設備
3 Dante（主要）：1000 base-T以太網端口提供128（64 x 64）通道Dante網絡音頻。
4 Dante（次級）：1000 base-T以太網端口用于冗余Dante網絡音頻實現。
5 以太網：10/100 base-T以太網端口用于SymNet Composer軟件控制和第三方配件控制器通過IP地址實現。具有自動分頻感應，用于直接的設備到設備連接。
6 RS-232：串行通信接口用于第三方配件控制器。端口設置：57.6kbaud（默認），8個數據位，1個終止位，無奇偶校驗，無流量控制。
7 外部控制輸入：4路模擬控制輸入能用作4個電位計輸入或8個開關輸入（+3.3 VDC參考電壓提供）。
8 邏輯輸出：8路邏輯輸出帶4對公共接地引腳。邏輯輸出在活動時為低（0V），非活動時
內部拉高（5V），并且能夠直接驅動外部LED指示燈。
9 模擬線路輸出：8路平衡模擬線路電平音頻輸出，獨立的軟件可控制標稱電平（-10 dBV與+4 dBu的參考電平），+12/-72 dB增益與靜音。
10 模擬線路輸入：4路平衡模擬音頻輸入，帶獨立軟件可控標稱電平（-10 dBV與+4 dBu的參考電平），+/- 24 dB數字微調，信號倒相與靜音。
11 AEC輸入：8路平衡模擬音頻輸入，帶獨立軟件可控前級放大增益（-50dBu, -40 dBu, -20 dBu, -10 dBV以及+4 dBu的參考電平），+/-24 dB數字微調，幻象電源，信號倒相及靜音。
12 選項輸入/輸出卡插槽：輸入/輸出卡槽接受任意可用卡，提供多達4通道的本地輸入/輸出。詳細請參考另外的SymNet輸入/輸出卡說明。

設計和工程參數：SymNet RADIUS AEC
本 設備提供十二路輸入，八路模擬話筒/線路輸入帶專用回聲消除，從線路到話筒電平可調，粗略的增益，精確的微調，幻象電源，反相和靜音，以及四個模擬線路電 平可調節，+4 dBu或-10 dBV標稱帶精確微調，反相及靜音；加上八路模擬線路輸出可調節，+4 dBu或-10 dBV標稱帶精確微調及靜音。電平，幻象電源，信號反相以及靜音可經由軟件控制。音頻連接可通過后面板3.81 mm接線端子連接。
選項卡槽可容納一個2線路模擬電話接口卡，4通道數字輸入卡，4通道數字輸出卡，4通道話筒/線路輸入卡，4通道AEC輸入卡，4通道模擬輸出卡的其中之一，或保持為空。
網絡音頻擴展由Dante協議實現，128路（64x64）通道能力。主要及次級Dante網絡音頻連接將用于冗余網絡實現。接口為千兆級RJ45，利用CAT5/6線纜。
提 供一個設計軟件應用在Windows系統計算機上使用，安裝網絡接口，運行Windows®XP或更高版本的操作系統。用于配置的計算機連接通過設備后面 板的以太網接口實現。所有的內部處理為數字形式（DSP）?？捎?/span>DSP組件包括（但并不限于）：混音器，均衡器，濾波器，分頻器，動態/增益控制，路由 器，延遲，遙控，電平表，發生器，機載邏輯單元，以及診斷。

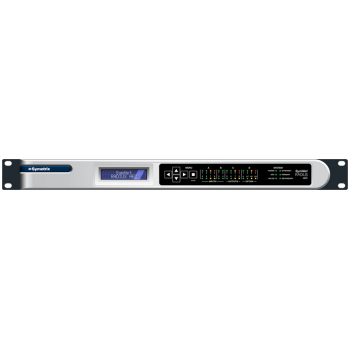

前面板有著輸入和輸出信號電平指示燈，表明安裝的選項卡類型，以及用于電 源，ARC，RS-232，網絡，以及Dante網絡（主要和次級）的指示燈。另外，前面板LCD屏顯示特定的系統參數，并且可編輯網絡參數，以及可經編 程作為一個ARC使用，可利用前面板上，下，左，右以及輸入鍵實現自定義用戶控制。

外部控制包括專用軟件屏幕以及預設選擇，輸入/輸出電 平控制與靜音，利用可選ARC墻面板遠程控制，通過行業標準CAT5/6線纜，RJ45接口。內置網絡服務器將提供四個ARC-WEB，可實現從幾乎任意 網絡瀏覽器或移動設備的用戶控制。邏輯輸入/輸出包括八個觸點閉合或四個電位計輸入，以及八個邏輯輸出。邏輯輸出可用于直接驅動LED或控制外部繼電或切 換開關。所有程序內存為非易失性，提供斷電程序安全保護。本設備提供一個機載實時時鐘以實現自動，定時預設更改，并可與NTP同步。第三方控制系統可以通 過IP地址，以及使用發布的ASCII控制協議的RS-232連接。
音頻轉換為24位，48 kHz以及內部處理為32位或40位浮點類型，48 kHz. 動態范圍低于115 dB，A加權，最大輸入電平+23 dBu，最大輸出電平+24 dBu.
本 設備有一個IEC電源輸入插座120-240 VAC. 設備滿足UL/CSA及CE安全標準，并符合CE及FCC Part 15 排放限制。2線路模擬電話接口符合FCC Part 68. 設備應當兼容RoHS。機殼由冷軋鋼以及模制塑料制成，并安裝到標準19"EIA機架單個單元。本設備為Symetirx SymNet RADIUS AEC.
