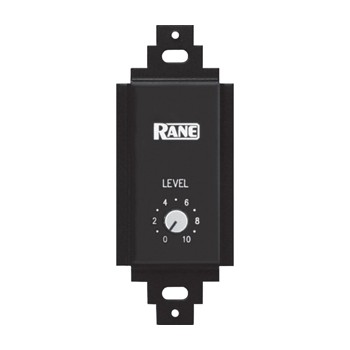

該VR 2安裝于標準的美的電器箱和可覆蓋一個迪科拉板。它含有一個線性錐形電位與單個的Euroblock螺釘端子每個鍋的三個導體，所述Vr的終端，Vc的滑動端子，和接地端子的。

連接

關閉設備電源關閉，直到所有連接。連接VR 2的控制電壓Vc（抽頭）連接（S）第一。 “虛擬現實”的VR 2 - - 然后將參考電壓連接到的RPM的“REF”終端。連接GND（接地）端子過去。將電源RPM之前雙重和三重檢查您的接線，因?yàn)椴划?dāng)接線能夠而且將會引起永久性的，不可彌補的損害VR 2，需要更換遙控器。這種損壞不在錄音棚的擔保;檢查配線比第二次訪問工作現場與另一遠程容易。

Euroblocks

一定要注意每個輸入的線的顏色，以便于正確的接線連接到控制單元。如果接地或屏蔽線留短，它作為一個應變消除其它線。充分插入它在正確的插座，擰緊螺絲連接每根電纜的3針連接器。確保線是自由的刻痕和電纜護套剝離得足以允許其在于具有插入的遠端組件中的電氣盒。

電壓

以確保遠程端口不經受0的范圍之外持續電壓5伏直流或高含量的靜電是重要的。輸入被保護，然而，需要注意的是......你知道更好的一部分。這是安裝接線，它連接到遠程，然后讓在遠程端口最終連接是一個好主意。

不要短路的虛擬現實引腳接地。該引腳可將電流限制;不過，多余的熱量在5 V電源產生的，如果發生短路。切勿將虛擬現實銷到電壓高于5 V.

遠程安裝

在一個標準的美的電器箱的VR 2遙控組件支架2.25“（5.5厘米）的最小深度。用平頭＃試劑盒提供的6個螺絲遠程組裝和絲網印刷前面板安裝到電箱。

安裝旋鈕，以便在旋鈕行正確地與遙控器的面板上的絲網印刷對齊。安裝所選的任何迪科拉板。對于一個安全的安裝，您可能希望離開旋鈕關閉，使用空白迪科拉板上覆蓋遠程調整后。

導線類型

在金屬絲型的變化不會顯著影響的遙控器的性能。然而，22號絞線用軟護套建議。您可以使用3芯屏蔽遙控信號電纜較短的距離（小于200英尺）或2線（1對）屏蔽遙控信號電纜（使用盾牌的GND返回）更長距離（200?1000英尺）。所需線材類型是由您的安裝和地方電氣標準的影響。
