q-sys?是一個完整的集成系統，包括從音頻輸入到揚聲器輸出的一切；它提供了所有的路由，處理，控制和監測，同時保持音頻質量和可靠性QSC已經到了被稱為。
I/O框架提供用于界面q-sys與音頻系統其他部件的連接點，如混頻器和功率放大器。每個I/O框架8S特點八卡插槽，每一個都可以支持以下的I/O卡，混合和匹配，在任何配置：
話筒/線路輸入卡切換話筒/線路電平模擬音頻輸入48V幻象電源四通道（可與標準或優質預放大器和A/D轉換器）。
線路輸出卡-四通道的平衡，線路電平模擬輸出。
數據端口輸出卡-四音頻輸出通道（兩個數據端口連接器）連接到數據端口配備QSC放大器。
AES輸入/輸出卡四輸入和四個輸出通道AES3數字音頻。
I/O框架8S也將支持網絡卡的不同組合（如CobraNet和但丁，以及諸如AVB本卡）向q-sys核心提供了一個橋梁，多達128個輸入和128個輸出。
輸入/輸出幀可配置多種音頻輸入和輸出卡
高級24位廣告和大轉換使用整個
輸入/輸出幀可以位于核心或遠程的任何最適合安裝的需要
直觀和易于使用的設計圖形用戶界面
使用標準的千兆以太網硬件，用于音頻傳輸和控制
系統無縫集成與QSC放大器和揚聲器

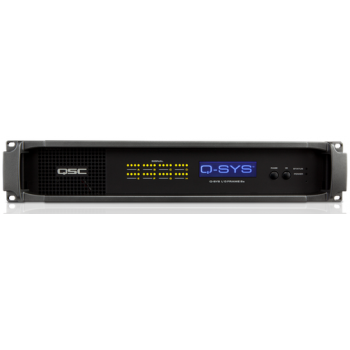

系統硬件I/O框架8s
描述系統音頻輸入和輸出設備
前面板控制液晶頁向前瞬時開關
單位標識按鈕瞬時開關
清除設置瞬時開關
前面板指示燈功率：藍色發光二極管狀態：三色發光二極管
音頻信號：32三色發光二極管
卡狀態：8三色發光二極管
240 64單色液晶顯示圖形
后面板控制電源開關
后面板連接器RS-232：de-9（男9針D殼連接器）
視頻：hd-15（女15針D型連接器）；DVI-D
AUX USB端口：USB主機（A型）×4
輔助網絡端口：RJ45 10 / 100 / 1000 Mbps（q-sys蘭B或輔助網絡端口之間切換）
GPIO端口：da-15（女15針D殼連接器）X2
q-sys網絡局域網RJ45 1000 Mbps的只有：
q-sys局域網RJ45 1000 Mbps（B：只有q-sys蘭B或輔助網絡端口10 / 100 / 1000 Mbps）之間切換
IEC入口：交流電源連接器
容量
本地音頻通道128 128
網絡音頻通道128
網絡音頻通道128
音頻I/O容量8卡插槽，支持多達32個模擬I/O通道或達128x128本地?cái)?shù)字I/O通道；需要購買q-sys 2型音頻I/O卡：CB，ciml4，ciml4-hp，COL4，codp4，caes4，ccn32，cdn64，can32。
線電壓的要求100–240伏，60赫茲，50–
電流最大4.8 @ 100 VAC
典型的1.9個“100伏
熱650 BTU /小時（典型）
尺寸（HWD）3.5“×149”×16.13”（88.9毫米482.6毫米425.7毫米××2RU）
