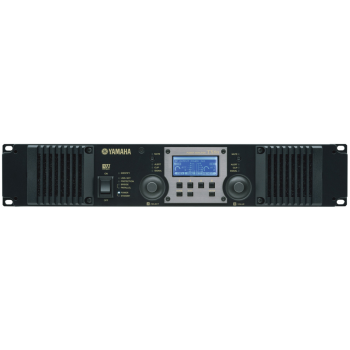

點擊圖片查看原圖
業界領先的雅馬哈功放、DSP和網絡技術的結合體
雅馬哈為專業音頻領域奉獻高品質聲音的歷史已超過30年。 當今的Tn 系列功放已在放大、效率、音質和低阻驅動能力等方面達到了一個新的高度。 目前TXn系列功放將行業領先的幾種雅馬哈技術集于一身——放大、處理和網絡性能。 三臺新型功放不僅具備級高的電效率和源于2-ohm負載的優良音質，前面板用戶界面還提供了復雜的內建DSP ，使得對外接EQ、延遲和音箱處理器的需求程度降到最低。 所有型號都配置有模擬輸入和直接數字輸入，在數字和模擬之間還提供了自動容錯冗余切換功能 。 輸入配置還可以按需要改變，可以插入 mini-YGDAI 接口卡擴充接口。 使用適當?shù)腎/O卡，這些高級功放就可以全面兼容CobraNet 或EtherSound 音頻網絡和多種數字音頻格式。 內建的Ethernet端口可以用來連接計算機平臺的雅馬哈功放控制軟件，從而實現對單臺或編組功放進行遙控和監控。
不僅僅是功放和音箱處理器的結合體
除了節省機架空間或簡化布線，DSP 還能夠讓TXn系列發揮更多優勢。 - 租賃公司可以減少庫存的設備– TXn系列功放是一種多功能功放，可用于驅動多種音箱系統，是真正的多功能設備： TXn不僅有靈活的 I/O 格式，電壓增益/靈敏度也能夠以0.1dB為單位進行調節。 TXn還可以配置為與任意一種系統結合使用 - TXn可以接受多種數字格式。 使用數字形式可以讓TXn獲得更好的信噪比。 數字形式使布線也更加簡化 - 精確控制和監視您的功放: 現在可以從遙控點對功放的詳細控制參數和監控參數進行設置了 - 容錯安全: 模擬輸入口和擴展卡槽的結合使用，提供了容錯性的信號冗余功能。 latency極低的 AES/EBU卡的 "THRU" 輸出口即使在功放電力供應出問題時也能發送信號。
| 100V 型號 | TX5n | |
|---|---|---|
| 動態供電; 20ms 突發 | 2ohms | 3220W x 2 |
| 4ohms; 橋接 | 6440W | |
| 輸出功率 ; 1kHz | 2ohms | 2500W x 2 |
| 4ohms | 2100W x 2 | |
| 8ohms | 1300W x 2 | |
| 4ohms; 橋接 | 5000W | |
| 8ohms; 橋接 | 4200W | |
| 輸出功率; 20Hz-20kHz | 100V 線路 | 1250W x 2 ; 8ohms |
| 120V 型號 | TX5n | |
| 動態供電; 20ms 突發 | 2ohms | 3480W x 2 |
| 4ohms; 橋接 | 6960W | |
| 輸出功率; 1kHz | 2ohms | 2500W x 2 |
| 4ohms | 2200W x 2 | |
| 8ohms | 1300W x 2 | |
| 4ohms; 橋接 | 5000W | |
| 8ohms; 橋接 | 4400W | |
| 輸出功率; 20Hz-20kHz | 100V line | 1250W x 2 ; 8ohms |
| 230V 型號 | TX5n | |
| 動態供電; 20ms 突發 | 2ohms | 3600W x 2 |
| 4ohms; 橋接 | 7200W | |
| 輸出功率; 1kHz | 2ohms | 2500W x 2 |
| 4ohms | 2300W x 2 | |
| 8ohms | 1300W x 2 | |
| 4ohms; 橋接 | 5000W | |
| 8ohms; 橋接 | 4600W | |
| 輸出功率; 20Hz-20kHz | 100V 線路 | 1250W x 2 ; 8ohms |
| 一般技術規格 | TX5n | |
| 總諧波失真 | 低于 0.2% (20Hz~20kHz; 半功率) | |
| 互調失真 | 低于 0.25% (60Hz:7kHz=4:1; 半功率) | |
| 頻率響應 | +0dB -1.0dB | |
| 信噪比 | 107dB | |
| 串?dāng)_ | 低于 -65dB | |
| 阻尼系數 | 超過 300 | |
| 電壓增益 | 43.8dB - 19.8dB; 0.1dB 為單位 | |
| 輸入靈敏度 | -1.4dBu - 22.6dBu步幅 0.1dB 為單位 | |
| 最大輸入電壓 | +24dBu | |
| I/O 接口 | 線路輸入/輸出 | 模擬 2x XLR-3-31 型 2x XLR-3-32 型; 數字: 2x XLR-3-31 型 2x XLR-3-32 型; (OUT THRU) |
| 音箱輸出端 | 2x speakON NL4 2x 5路內建端口 | |
| 控制端口 | RJ45 Euroblock (Fault output) | |
| 保護電路 | 荷載保護 | 電源開關 on/off 靜音; DC-fault (功放自動關閉 ) 削幅限制 (THD ≥ 0.5%) |
| 放大器保護 | 散熱 (將輸出靜音; 散熱片溫度 ≥ 90°C; 自動返回) VI 限制器 (限制輸出 RL ≤ 1ohm) | |
| 供電保護 | 散熱 (功放自動關閉 ; 散熱片溫度 ≥ 100°C) | |
| 功放等級 | EEEngine | |
| 散熱 | 2x 可變速風扇 | |
| 供電要求 | 根據購買地區; 100V 120V(30A Twist lock 接口) 230V 或 240V; 50/60Hz | |
| 功耗 | 音樂聲源等量 | 1600W |
| 待機 | 75W | |
| Stand-by | 20W | |
| 外觀尺寸 | 寬 | 480mm; 18-7/8in |
| 高 | 88mm; 3-7/16in (2U) | |
| 深 | 461mm; 18-1/8in | |
| 凈重 | 16kg; 35.3lbs | |
| 附件 | 使用說明書 2x 把手 (帶 4x 平頭螺絲) 1x Euroblock 接口 (3P) | |
