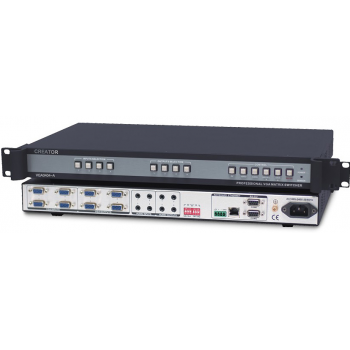

產品描述:Pt-VGA0404-A是一款支持4路音視頻信號輸入，4路音視頻信號輸出的專業矩陣切換設備。用于將 多個電腦信號和音頻信號同步或異步切換到輸出通道中的任一通道。視頻輸入/輸出接口采用DB15母座。 音頻輸入/輸出接口采用3.5mm立體聲插孔。具有RS-232通訊接口和網絡接口，方便與電腦、遙控系統或各種遠端控制設備連接應用。

功能特點：

支持4路音視頻信號輸入，4路音視頻信號輸出；

視頻信號輸入、輸出接口采用DB15母座；

音頻信號輸入、輸出接口采用3.5mm立體聲接口；

支持快速切換操作；

采用可編程邏輯陳列電路，任意交互切換；

支持音視頻同步或分離切換功能；

支持通道切換權限設置，音視頻通道切換權限可分開獨立管理；

支持視頻信號類型有：RGBHV，RGBS，RGsB，RsGsBs；

350MHz（-3dB），滿載帶寬；

信號長距離傳輸失真補償技術；

音頻信號類型：立體聲；

可獨立調節各音頻輸出通道音量；

具有掉電記憶功能，帶有斷電現場保護功能；

具有水晶按鍵面板操作，支持RS-485擴展鍵盤操作；

具有2路RS-232通訊接口；

具有1路網絡接口，可通過以太網遠程控制， 支持8個用戶同時連接；

內置國際通用電源；

標準19英寸機架安裝：1U金屬機箱。

規格參數：

類別 Pt-VGA0404-A

視頻

增益 0 dB

帶寬 350MHz (-3dB),滿載

多通道對一通道串擾和 -60dB @10 MHz， -39dB @100 MHz

切換速度 200 ns(最長時間)

信號類型 RGBHV，RGBS， RGsB， RsGsBs， 高清晰度電視（HDTV）， ，分量視頻，S-video， 復合視頻（信號）

視頻輸入

接口 DB15母座4個

信號強度 1Vpp ： Y成分視頻、S-video，復合視頻； 0.7Vpp： VGA（電腦信號）； 0.3Vpp： R-Y 與B-Y分量視頻、 S-video

最小/最大電平 模擬信號: 0.5Vpp / 2.0Vpp

阻抗 75 Ω

回波損耗 -30dB@5MHz

最大直流偏置誤差 15mV

視頻輸出

接口 DB15母座4/8個

最小/最大電平 0.5Vpp ~ 2.0Vpp

阻抗 75 Ω

回波損耗 -30dB@5MHz

直流補償 ±5mV

同步信號

輸入/輸出類型 RGBHV, RGBS, RGsB, RsGsBs,復合視頻,分量

視頻制式 NTSC 3.58，NTSC 4.43，PAL，SECAM

輸入電平 0.5V- 5.0Vpp,: 4.0Vpp 正常

輸出電平 AGC-TTL: 5Vpp, unterminated

輸入阻抗 510 Ω

輸出阻抗 75 Ω

最大傳輸延時 水平:90ns 垂直:160ns

最大上升/下降時間 4ns

極性 正或負（與輸入完全一致）

音頻信號

輸入/輸出接口 5 位3.8mm帶栓螺絲接口

接口增益 0dB

頻率響應 20 Hz ~ 20 kHz

總諧波失真+噪聲 0.03% @ 1 kHz （額定電壓下）

信噪比（S/N ） >90dB

立體聲分離度 >80dB @ 1 kHz

共態抑制比（CMRR） >75dB @: 20 Hz ～ 20 kHz

信號類型 立體聲，平衡或非平衡接法

阻抗 輸入：>10 kΩ（平衡或/ 非平衡接法） 輸出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法）

最大輸入電平 +19.5dBu, （平衡或/ 非平衡接法）

增益誤差 ±0.1dB

最大輸出電平 +19.5dBu, （平衡或/ 非平衡接法）

RS-232控制接口

串行控制接口 RS-232, 9-針母D型接口

波特率與協議 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位

串行控制口結構 2 = TX, 3 = RX, 5 = GND

KEYBOARD控制接口

控制接口 4針鳳凰座

使用方式 與擴展鍵盤MCP100配套使用

控制口結構 +5V=DC5V , + = DATA+, -=DATA- GND = 信號地

以太網控制接口

以太網控制接口 RJ-45母接口

以太網控制協議 TCP/IP

以太網控制速率 自適應10M或100M,全雙工或半雙工

規格

電源 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源

溫度 儲存、使用溫度： -20℃～ +70°C

濕度 儲存、使用濕度：10% ～ 90%

平均故障間隔時間 30,000 小時

質保 1年免費保修,終生維護
